제품 소개

China2PC 플랜지 볼 밸브 제조 및 공급 업체, 우리는 2PC 플랜지 볼 밸브를 해외 바이어에게 좋은 품질과 정시 납품으로 가장 경쟁력있는 가격으로 제공합니다.

Hebei Sinostar의 2PC 플랜지 볼 밸브는 고품질 스테인리스 스틸로 만들어졌으므로 안심하고 구입할 수 있습니다. 우리는 해외 구매자의 다양한 요구 사항을 충족시키기 위해 ANSI, ASME, DIN 및 GB 인증 플랜지 볼 밸브를 보유하고 있습니다. 고품질의 스테인리스 스틸 소재는 녹슬지 않고긴 서비스 수명.

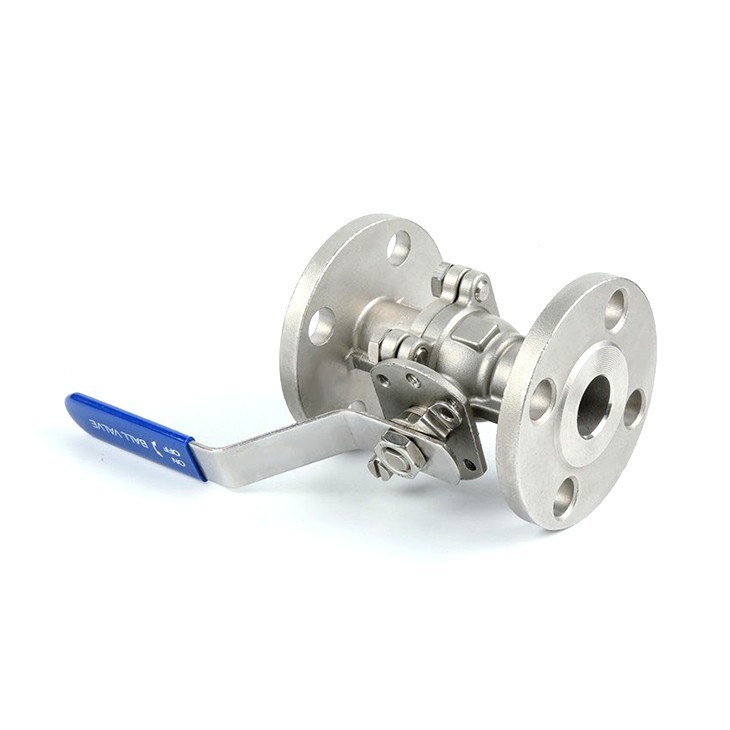

2PC-Flanged-Ball-Valve

2PC 플랜지 볼 밸브를 구입하기로 결정할 때 잘못된 선택으로 인한 불필요한 손실을 피하기 위해 실제 필요에 따라 올바른 제품을 선택해야 합니다. 더 자세한 정보를 원하시면 허베이 시노스타에 문의하십시오.

사양

포트: 전체 포트

표준: ANSI B16.34, ASME, DIN, GB

매몰 주조: 탈납 정밀 주조

장비 설계: 파열 방지 스템

제품 인증: PED97/23/EC

주조인증: AD2000-W0

설계 표준: ASMEB16.34

끝 플랜지 표준: ASMEB16.5

검사 테스트: API598

2PC-Flanged-Ball-Valve-detail

제품 재질 사양

2PC-Flanged-Ball-Valve-size

안건	지정	소재
1	몸	CF8/CF8M
2	공	CF8/CF8M
3	볼 시트	RPTFE
4	바디씰	PTFE
5	볼트	SUS304
6	캡	CF8/CF8M
7	스템 씰	PTFE
8	줄기 포장	PTFE
9	선	CF8
10	스토퍼	SUS304
11	핸들	CF8
12	스냅 링	SUS304
13	줄기	SUS304
14	볼트	SUS304

치수표

아이템& 크기	A	B	D	E	P	F	H	K	T	G	N	M	C
아이템& 크기	A	B	D	E	P	F	H	K	T	G	N	M	C
1/2&따옴표;	15	11	68	130	42	35	60.5	89	11	2	4	15	108
3/4"	20	11	68	130	42	43	70	98	11	2	4	15	117
1&따옴표;	25	14	86	160	50	51	79.5	108	12	2	4	15	127
11/4"	32	14	92	160	50	64	89	117	13	2	4	15	140
11/2"	38	17	120	200	70	73	98.5	127	15	2	4	15	165
2&따옴표;	50	17	131	200	70	92	120.5	152	16	2	4	19	178
21/2"	65	17	144	200	102	105	139.5	178	18	2	4	19	190
3&따옴표;	76	22	167	325	102	127	152.5	190	19	2	4	19	203
4&따옴표;	94	22	186	325	102	157	190.5	229	24	2	8	19	229
